Membangun Jaringan Mikrotik Dan Test Performa Distribusi Wireless

Wireless

Membangun Jaringan Mikrotik Dan Test Performa Distribusi Wireless – Saat ini, penggunaan teknologi nirkabel untuk mendistribusikan akses jaringan semakin menjadi pilihan. Cakupan, kenyamanan dan fleksibilitas jaringan nirkabel adalah alasan mengapa administrator jaringan menggunakannya. Untuk area yang banyak dikunjungi orang, seperti pusat perbelanjaan, kafe, atau perkantoran, pengunjung akan selalu berubah dalam jumlah yang tidak pasti (dinamis), sehingga teknologi wireless sangat cocok untuk digunakan.

Dalam implementasi bidang ini, sebelum perangkat nirkabel Mikrotik dapat memberikan akses kepada kliennya, perangkat tersebut harus terlebih dahulu dapat menerima akses dari penyedia.

Konfigurasi Dasar Mikrotik

Langkah pertama yang harus diselesaikan adalah konfigurasi dasar Mikrotik untuk menerima akses dari provider. Ada beberapa metode yang dapat digunakan, bergantung pada metode distribusi yang digunakan oleh penyedia. Tutorial video berikut dapat mengikuti langkah-langkah ini.

Distribusi Wireless

Ada dua metode yang tersedia untuk menetapkan nirkabel ke klien. Yang pertama adalah topologi point-to-point, dan yang kedua adalah topologi point-to-multipoint. Pada jaringan wireless Mikrotik, banyak mode yang bisa digunakan membangun jaringan wireless. Sebelumnya hal ini sudah dibahas pada artikel tentang perbedaan wireless mode Mikrotik.

Baca Juga : 5 Wireless Extender Terbaik Di Tahun 2021

Point to Point

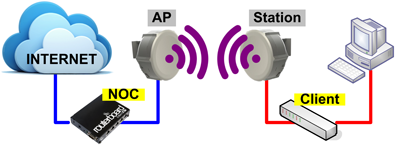

Biasanya digunakan untuk mengalokasikan akses ke perangkat nirkabel lain, misalnya, dari NOC ke BTS atau dari NOC ke klien jarak jauh, di mana klien tidak dapat langsung menangkap transmisi frekuensi NOC.

Untuk dapat membangun jaringan peer-to-peer, peralatan Mikrotk membutuhkan setidaknya 3 tingkat lisensi RouterOS baik di AP maupun di sisi stasiun. Umumnya pada topologi ini, perangkat nirkabel hanya digunakan untuk menjembatani, dan layanan serta manajemen dilakukan langsung pada router utama.

Sisi AP

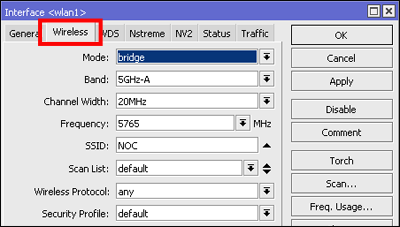

Untuk pengaturan sisi AP, kita dapat menggunakan mode = bridge dan menggunakan pengaturan Band, frekuensi, dan SSID sesuai kebutuhan.

AP1
Source : mikrotik.co.id

Sisi Client

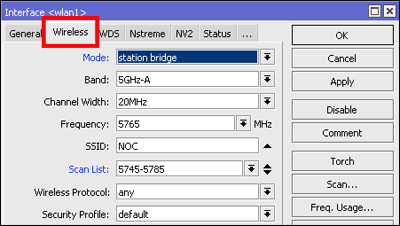

Pengaturan sisi klien / situs use = mode jembatan situs, karena antarmuka nirkabel ini akan dijembatani di masa mendatang.

Source : mikrotik.co.id

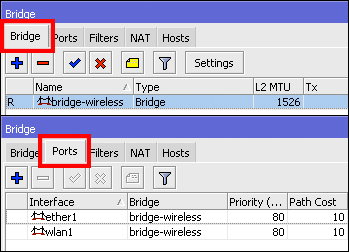

Bridge

Dengan cara ini, layanan dari router utama dapat mencapai klien dan kemudian menjembatani ke antarmuka jaringan nirkabel dan Ethernet di bawah ini.

Source : mikrotik.co.id

Atur jembatan di kedua sisi AP dan Station.

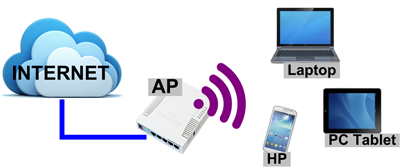

Point-to-multipoint

Ini biasanya diterapkan pada distribusi klien akses langsung. Misalnya di pusat perbelanjaan, kedai kopi, perkantoran, dll., Pengguna menggunakan laptop / gadget untuk mengakses internet.

Source : mikrotik.co.id

Sisi AP

Gunakan Mikrotik dengan level lisensi minimum RouterOS. 4. Gunakan mode = ap-bridge untuk mengatur, dan sesuaikan band frekuensi, frekuensi dan SSID sesuai kebutuhan.

Keamanan jaringan Wireless

Untuk membuat jaringan Wireless lebih aman dan tidak semua orang dapat terhubung, kita dapat menggunakan WPA / WPA2 untuk menerapkan profil keamanan Wireless

Arahkan agar antarmuka nirkabel menggunakan profil keamanan yang dibuat sebelumnya.

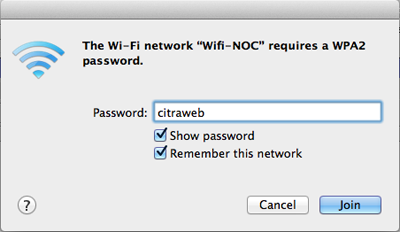

Dengan cara ini, jika pengguna ingin terhubung ke WiFi, jendela pop-up akan muncul untuk memasukkan kunci / kata sandi yang dibagikan sebelumnya.

Password
Source : mikrotik.co.id

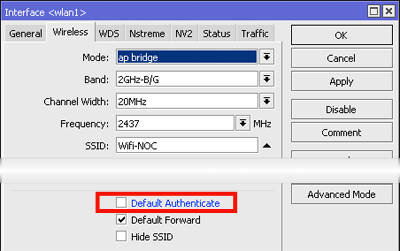

Daftar akses

Dalam hal manajemen, Anda juga dapat menggunakan daftar akses untuk membuat manajemen klien nirkabel berdasarkan alamat MAC.

Dengan pengaturan ini, tidak semua klien dapat terhubung, hanya klien dengan alamat MAC terdaftar dalam daftar akses yang dapat terhubung.

Test Performa Distribusi Wireless

Saat membangun jaringan point-to-multipoint nirkabel untuk mendistribusikan akses di area dengan beberapa perangkat AP, beberapa pilihan model jaringan dapat diterapkan. Anda dapat menggunakan metode Distribution System (DS) di mana setiap AP bekerja secara independen, atau Anda dapat menggunakan teknologi nirkabel WDS yang menghubungkan AP secara nirkabel. Tentu saja, tujuan akhirnya adalah meskipun pelanggan pindah atau pindah (roaming), pelanggan tetap dapat menerima layanan yang sama.

Dalam metode DS, setiap AP dikonfigurasi secara independen, dengan mode = ap-bridge dan memakai SSID sama, tetapi dengan pengaturan frekuensi berbeda demi Hindari gangguan. Untuk efek roaming terbaik, semua AP disambungkan ke router utama yang sama, yaitu router yang menyediakan layanan seperti DHCP atau Hotspot. Kami membahas perbedaan antara DS dan WDS di artikel “Menggunakan Protokol MME untuk Merutekan Wireless”.

Pada artikel ini, wirelessinnovationalliance Percobaan sederhana akan dilakukan pengukuran kualitas sebuah jaringan metode DS dan WDS. Bereksperimen dengan mengunjungi video call dari klien dan berpindah dari satu lokasi ke lokasi lain. Ketika klien memindahkan lokasinya, koneksi klien akan ditangani oleh AP lain. Parameter yang akan Anda lihat adalah kualitas panggilan video dan hasil PING ke klien.

Skema DS AP Independen

Pengujian pertama dilakukan pada solusi jaringan DS. Setiap AP menggunakan mode = ap-bridge dengan SSID yang sama di setiap titik. Untuk menghindari interferensi frekuensi, setiap AP menggunakan pita frekuensi non-tangen. Untuk informasi lebih rinci tentang memilih frekuensi dan pita frekuensi, silakan lihat “Pemilihan Pita dan Frekuensi” dalam Implementasi Wireless.

DS
Source : mikrotik.co.id

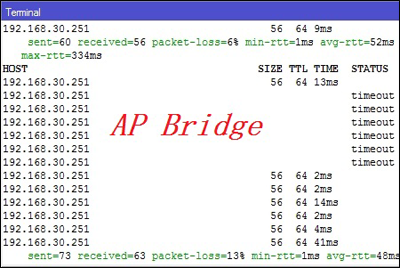

Untuk mendapatkan efek roaming, setiap AP dihubungkan ke router utama melalui sakelar. Klien mendapatkan sebuah IP 192.168.30.251 dari server DHCP (router utama). Dalam kasus streaming video dan lokasi seluler di sisi klien, hasil berikut dapat diperoleh

Source : mikrotik.co.id

Ketika koneksi klien beralih dari AP 1 ke AP 2, akan ada 5 hingga 6 waktu tunggu. Sambungan panggilan video juga akan terputus selama beberapa detik setelah tersambung kembali, dan kemudian kembali normal.

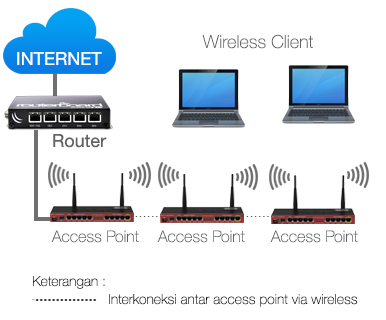

Skema WDS

Pengujian kedua menggunakan skema WDS, dimana satu AP dihubungkan ke AP lain secara nirkabel. Anda dapat melihat contoh konfigurasi WDS di artikel sebelumnya

Baca Juga : 3 Aplikasi VPN Terbaik & Anti Blokir di 2021

WDS
Source : mikrotik.co.id

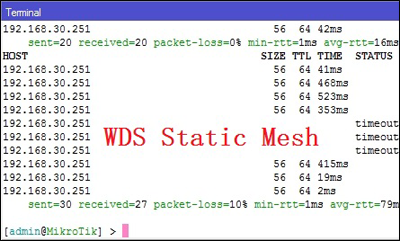

Dalam percobaan ini, mode grid WDS statis, dinamis dan WDS akan digunakan. Melalui prosedur eksperimental yang sama, diperoleh hasil sebagai berikut:

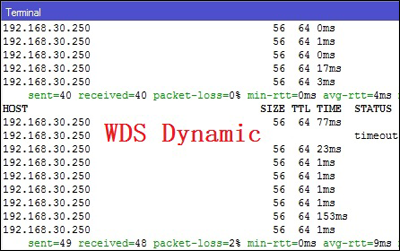

test2-wds-dynamic-fix

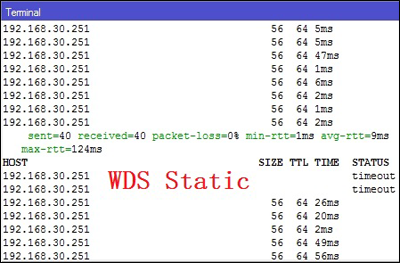

test2-wds-static-fix

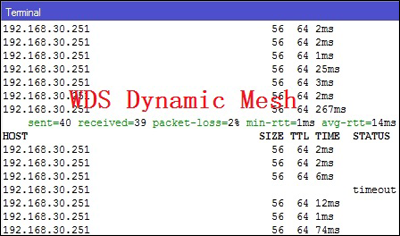

test2-mesh-dynamic2-fix

Dalam percobaan, menggunakan empat mode WDS tidak akan mempengaruhi aliran video call klien. Saat klien berpindah, video call akan terus berjalan dengan lancar, bahkan dari hasil ping, saat klien terhubung ke switch AP, akan terjadi timeout 1-3.

Kesimpulannya

Menurut hasil percobaan sederhana di atas, dibandingkan dengan mode penghubung AP independen, kecepatan peralihan mode WDS lebih cepat. Namun, di artikel lain, pengujian throughput mode nirkabel, hasil pengujian menunjukkan bahwa throughput yang dapat dilalui mode WDS berkurang secara signifikan, karena 1 Wlan dapat bekerja dua kali, yaitu menerima sinyal dan kemudian mengirimkannya kembali.

Jika tujuan distribusi nirkabel yang akan ditetapkan adalah untuk mendapatkan throughput maksimum, yang terbaik adalah menggunakan metode DS untuk membuat kinerja AP lebih ringan, tetapi dengan perpindahan AP (roaming) di bawah WDS.

Setiap solusi memiliki kelebihan dan kekurangannya masing-masing, karena administrator jaringan harus memilih dengan bijak berdasarkan kebutuhan dan tujuan yang ingin dicapai.
